EHF-110-01-L-D - Samtec Inc.

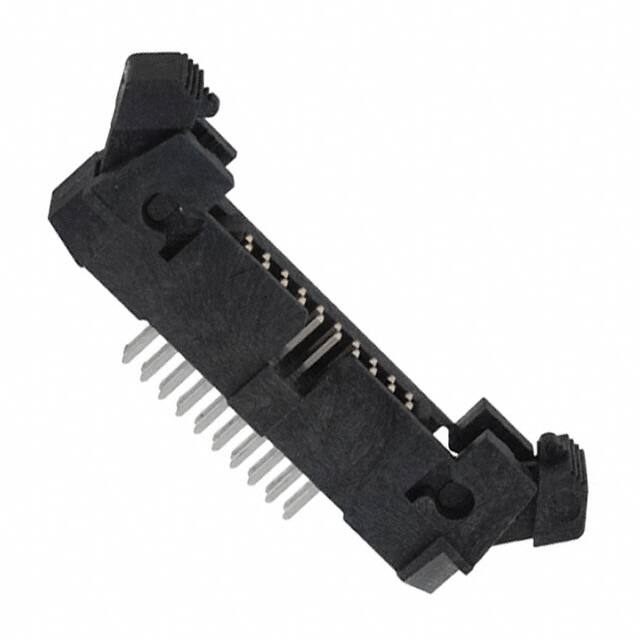

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KY10-EHF-110-01-L-D

Hersteller Teil #: EHF-110-01-L-D

Produktkategorie: Rectangular Connectors - Headers, Male Pins

Hersteller: Samtec Inc.

Beschreibung: CONN HEADER .05" 20POS DUAL T/H

Verpackung:

Menge:

Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform

Vorlaufzeit: 3(168 Hours)

Datenblatt: datasheet

EHF-110-01-L-D Datenblatt

Attribute

Attribute Value

Factory Lead Time

4 Weeks

Mount

Through Hole

Mounting Type

Through Hole

Contact Shape

Square

Housing Material

Polymer

Contact Finish Mating

Gold

Contact Length-Mating

0.120 3.05mm

Contact Materials

Phosphor Bronze

Insulation Materials

Liquid Crystal Polymer (LCP), Glass Filled

Operating Temperature

-55°C~125°C

Packaging

Tube

Series

EHF

Published

2003

JESD-609 Code

Pbfree Code

yes

Part Status

Active

Moisture Sensitivity Level (MSL)

1 (Unlimited)

Termination

Solder

ECCN Code

EAR99

Connector Type

Header

Number of Positions

Number of Rows

Gender

Male

Additional Feature

POLARIZED

HTS Code

8536.69.40.40

Fastening Type

Latch Lock/Eject Hooks

MIL Conformance

DIN Conformance

IEC Conformance

Filter Feature

Contact Type

Male Pin

Mixed Contacts

Option

GENERAL PURPOSE

Orientation

Straight

Depth

6.67mm

Insulation Height

0.325 8.25mm

Style

Board to Cable/Wire

Number of Positions Loaded

All

Current Rating

1.75A

Pitch - Mating

0.050 1.27mm

Number of Conductors

ONE

Reliability

COMMERCIAL

Row Spacing - Mating

0.050 (1.27mm)

Contact Length - Post

0.107 2.71mm

Shrouding

Shrouded - 4 Wall

Number Of PCB Rows

Contact Finish - Post

Tin

PCB Contact Pattern

RECTANGULAR

Housing Color

Black

Overall Contact Length

0.350 8.89mm

Mating Contact Pitch

0.05 inch

Max Current Rating

1.75A

Polarization Key

POLARIZED HOUSING

Features

Keying Slot

Length

27.18mm

Plating Thickness

10μin

Contact Finish Thickness - Mating

10.0μin 0.25μm

REACH SVHC

No SVHC

RoHS Status

ROHS3 Compliant

Lead Free

Telefon	Teilenummer	Paket	Beschreibung
	EHF-110-01-L-D		CONN HEADER .05" 20POS DUAL T/H
	FTS-110-01-L-D		SAMTEC - FTS-110-01-L-D - HEADER, 1.27MM, THRU HOLE, 20WAY
	FTSH-110-01-L-D		SAMTEC FTSH-110-01-L-D CONNECTOR, HEADER, 1.27MM, PCB, 20WAY
	TMS-110-01-G-D		SAMTEC - TMS-110-01-G-D - HEADER, 1.27MM, THT VERT, 20WAY
	81020-660203-RB		CONN HEADER VERT 20POS 1.27MM

EHF-110-01-L-D Preis
EHF-110-01-L-D Verteilers
EHF-110-01-L-D Hersteller
EHF-110-01-L-D Technische Daten
EHF-110-01-L-D PDF
EHF-110-01-L-D Datenblätter
EHF-110-01-L-D Bild
EHF-110-01-L-D Foto
EHF-110-01-L-D Teil
EHF-110-01-L-D Lagerbestand
EHF-110-01-L-D Inventar
EHF-110-01-L-D Angebotsanfrage
Kaufen EHF-110-01-L-D
EHF-110-01-L-D Anfrage
EHF-110-01-L-D Onlinebestellung

Suchen Sie nach anderen Teilen wie EHF11

Index: 0 1 2 3 4 5 6 7 8 9 A B C D E F G H I J K L M N O P Q R S T U V W X Y Z

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KYundefined-undefined

Hersteller Teil #:

Produktkategorie:

Hersteller:

Beschreibung: CONN HEADER .05" 20POS DUAL T/H

Verpackung:

Menge:

Bleifrei-Status / RoHS-Status Bleifrei / RoHS-konform

Vorlaufzeit: 3(168 Hours)

Datenblatt: datasheet

Datenblatt

Lagerbestand: 1692 Kann sofort geliefert werden

Stückpreis: 1.94437

Menge.	Stückpreis
1+:	$1.94437
10+:	$1.83431
100+:	$1.73048
500+:	$1.63253
1000+:	$1.54012

Zwischensumme: $1.94437
